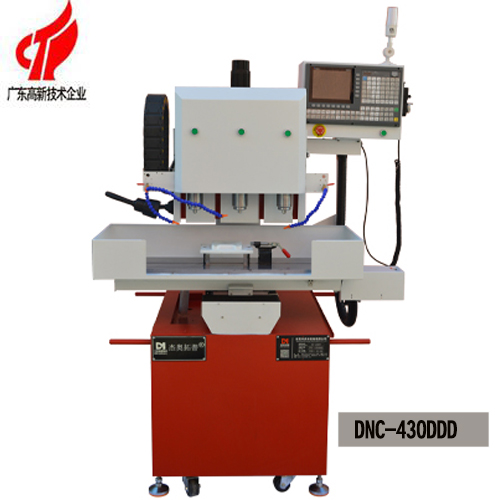

三主軸高速自動鉆孔機 |
|
☆外形尺寸：1200mm*1000mm*1700mm |
|
☆有效行程：200*300*120mm |
|
☆機床重量：1000KG
|
|
☆鉆孔范圍：0.15-3mm
|
DNC-430DDD三主軸高速自動鉆孔機，配置三個鉆0.15-0.3mm范圍孔徑的高速主軸，可一次性鉆3次小孔，提升3倍加工效率，1秒可打3-8/孔，在保證效率的作用下，還需要保證鉆頭的耐用性，眾所周知鉆頭越小越容易斷，特別是三個鉆頭一起鉆的時候，對機床的穩定性和精度的要求就越高，而多米機械最新非標定制的這款DNC-430DDD正是滿足了這些要求才能一次性打3個孔而不容易斷鉆頭，歡迎大家來廠實地考察試樣！
|
機器型號 Model |
DNC-430 DDD |
|
|
行程(ROUTE) |
X軸 (X AXIS) |
200mm(可定制尺寸范圍 Customization range 1～15m） |
|
Y軸 (Y AXIS) |
300mm(可定制尺寸范圍 Customization range 0.3～0.5m） |
|
|
Z軸 (Z AXIS) |
120mm |
|
|
主軸(SPINDLE) |
轉速 (speed) |
0~6000rpm(可根據加工要求選配 Can be choose base on requirements Can be choose base on requirements） |
|
錐孔 (taper) |
ER20 | |
|
功率 (power) |
2.2kw（根據加工要求選配 Can be choose base on requirements Can be choose base on requirements） |
|
|
移動速度(MOVING SPEED) |
X軸 (X AXIS) |
60m/min |
|
Y軸 Y AXIS) |
28m/min |
|
|
Z軸 (Z AXIS) |
28m/min |
|
|
精度(Position) |
導軌平行度 |
≤0.01mm/1000mm |
|
導軌平面度 |
≤0.02mm/1000mm |
|
|
定位精度 |
≤0.02mm |
|
|
重復定位精度 |
重復定位精度 ：≤0.02mm/1000mm |
|
|
反向間隙（鐳射補償前） |
0.02mm |
|
|
工作臺尺寸(Working table size) |
1200mm*1000mm*1700mm |
|
|
鉆孔攻絲直徑范圍(Drilling tapping diameter range) |
0.15~3mm |
|
|
編程方式(Program type) |
CAD圖檔導入/圖表編程/手動編程/電腦編程 |
|
|
系統程序存儲量(system program memory) |
約10000 pcs |
|
|
系統外接信號控制(system external signal control) |
支持 (support) |
|
|
機床重量(Weight) |
約1.0T |
|
|
占地面積(Area) |
1200mm*1000mm*1700mm |
|
